카프카 개념 및 실전

예제 소스 코드

이번 블로그에 사용되는 코드는 아래 링크 통해 확인 할 수 있습니다.

https://github.com/syh8088/kafka_study/tree/main/kafka_study

Kafka 알아보기

Kafka 주요 구성 요소

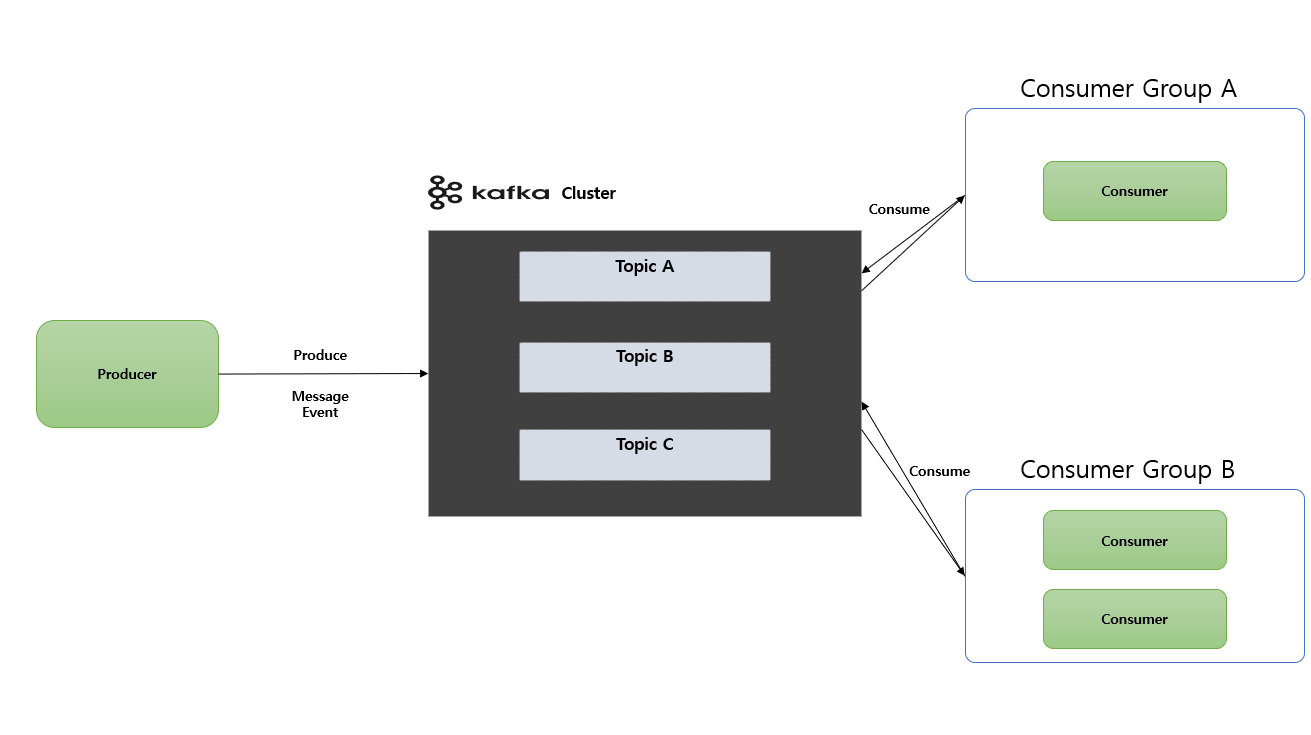

Kafka 주요 구성 요소

  • Topic: Kafka 안에서 메시지가 저장되는 장소 (논리적인 표현)
  • Producer : 메시지를 생산(Produce) 해서 Kafka 의 Topic 으로 메시지를 보내는 애플리케이션
  • Consumer : Topic 의 메시지를 가저와서 소비(Consume) 하는 애플리케이션
  • Consumer Group : Topic 의 메시지를 사용하기 위해 협력하는 Consumer 들의 집합

하나의 Consumer 는 하나의 Consumer Group 에 포함되며, Consumer Group 내의 Consumer 들은 협력하여 Topic 의 메시지를 분산 병렬 처리함

Kafka 기본 동작 방식 - ProducerConsumerDecoupling 되어 있다.

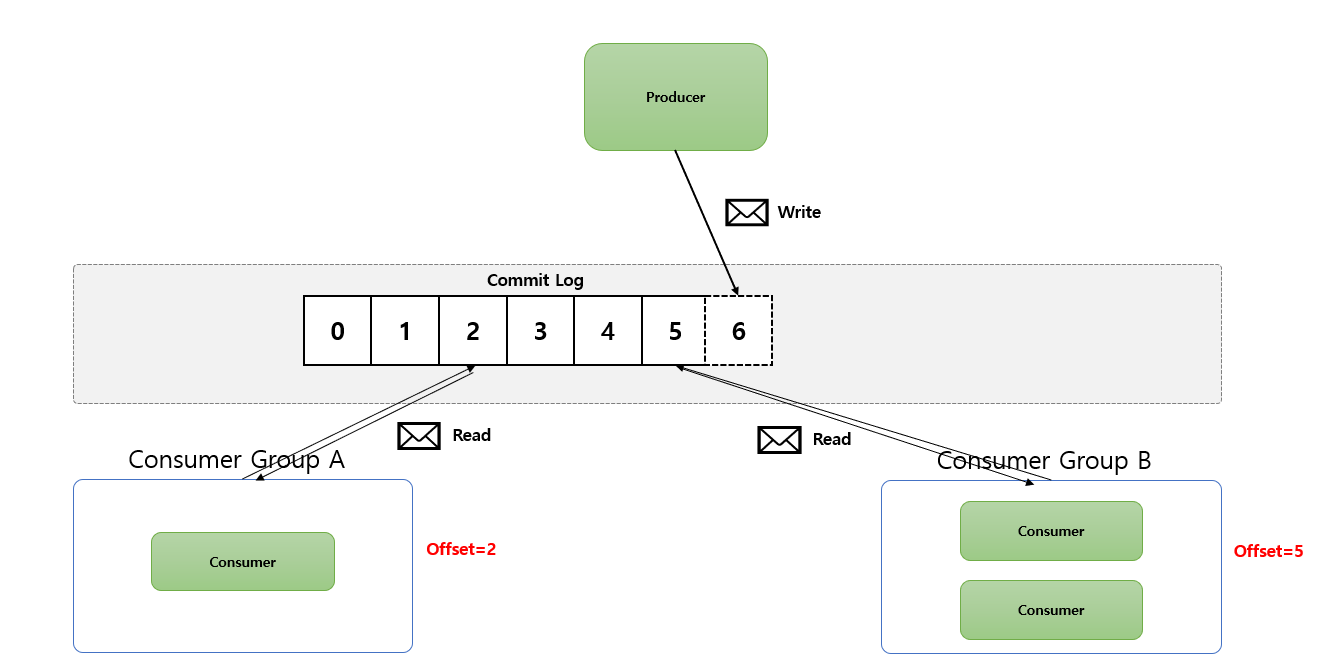

`Producer` 와 `Consumer` 는 `Decoupling`

  • 각각 ProducerConsumer 는 서로 알지 못하며 (알 필요도 없음), ProducerConsumer 는 각자 고유의 속도로 Commit LogWriteRead 를 수행 합니다.
  • 다른 Consumer Group 에 속한 Consumer 들은 서로 관련이 없으며, Commit Log 에 있는 Event(Message) 를 동시에 다른 위치에서 Read 할 수 있습니다.

Kafka 기본 동작 방식 - Kafka Commit Log 는 추가만 가능하고 변경 불가능한 데이터 스트럭처

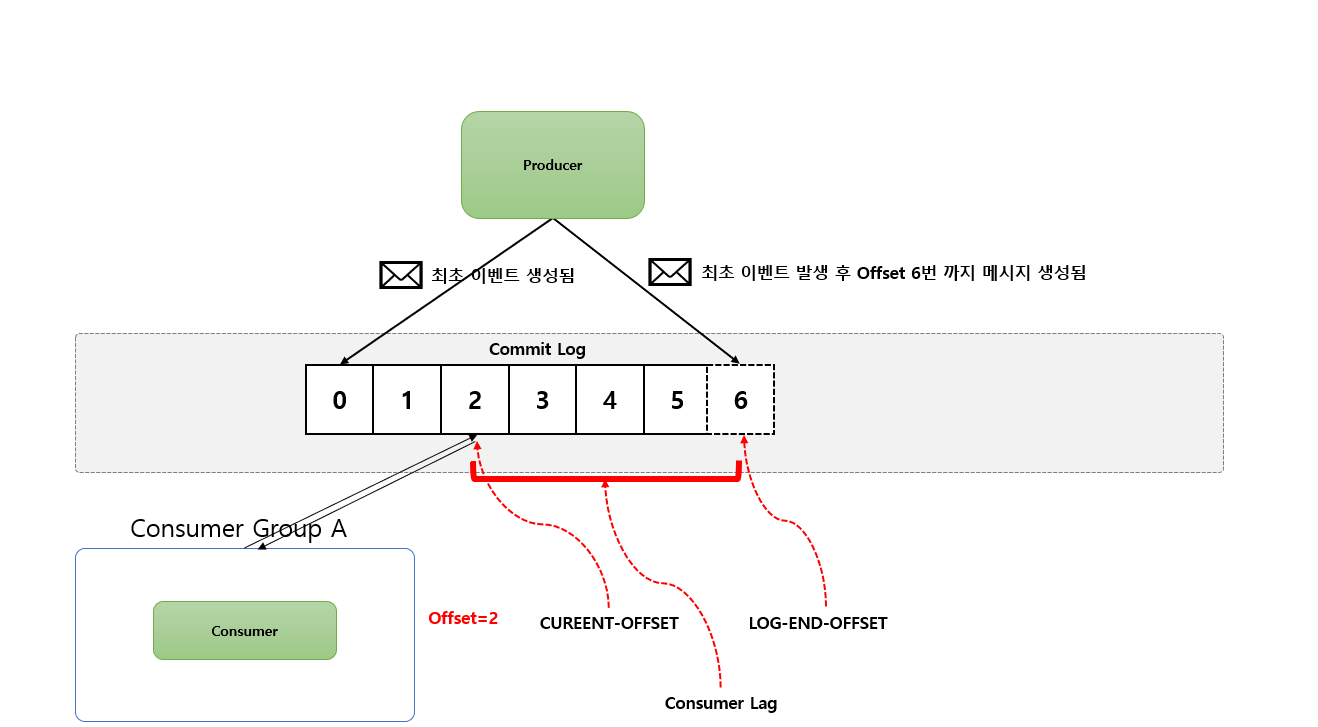

Kafka Commit Log

  • Commit Log : 추가만 가능하고 변경 불가능한 데이터 스트럭처 데이터(Event)는 항상 로그 끝에 추가되고 변경되지 않습니다.
  • Offset : Commit LogEvent 위치
  • CUREENT-OFFSET: Consumer 가 지금 현재 내가 어디까지 읽었는지 나타내는 용어
  • LOG-END-OFFSET: Producer 가 지금 현재 어디까지 쓰기 를 했는지 나타내는 용어
  • Consumer Lag: CUREENT-OFFSET 하고 LOG-END-OFFSET 차이

Kafka 논리적 표현 - Topic, Partition, Segment

Kafka 논리적 표현

  • Topic : Kafka 안에서 메시지가 저장되는 장소, 논리적인 표현
  • Partition : Commit Log, 하나의 Topic은 하나 이상의 Partition으로 구성
  • 병렬처리(Throughput 향상)를 위해서 Multi Partition 사용 권장
  • Segment : 메시지(데이터)가 저장되는 실제 물리 File Segment File이 지정된 크기보다 크거나 지정된 기간보다 오래되면 새 파일이 열리고 메시지는 새 파일에 추가됨

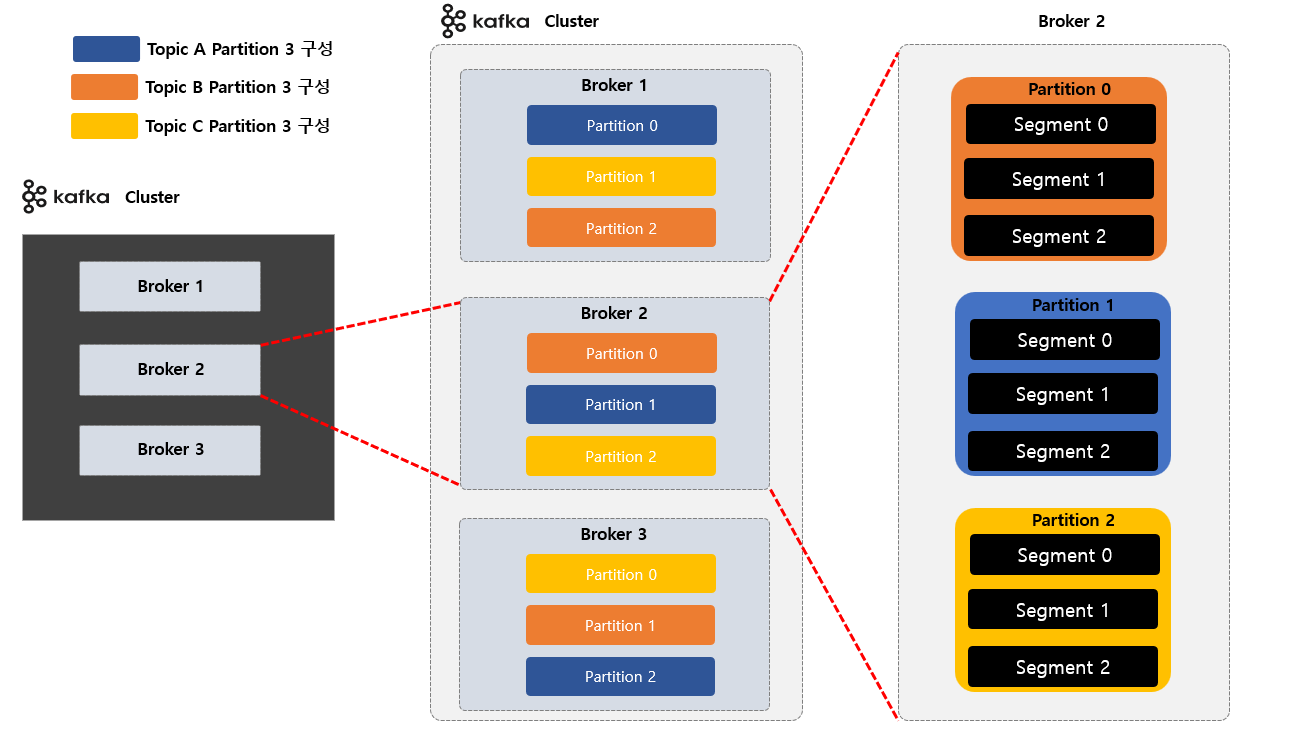

Kafka 물리적 표현 - Topic, Partition, Segment

Kafka 물리적 표현

  • Topic 생성시 Partition 수를 Custom 해서 설정 할 수 있습니다.
  • Topic 으로 구성 된 각각의 PartitionBroker 들에 분산되며 Segment File 들로 저장 및 구성 하게 됩니다.
  • Topic 생성시 Kafka 가 자동으로 Topic을 구성하는 전체 Partition들을 모든 Broker에게 할당해주고 분배 해줍니다.
  • 각각의 TopicPartition 들을 서로 독립적 입니다.
  • Partition 내에 저장된 Message (데이터) 는 수정이 불가능 합니다.
  • Offset 값은 처음에 0 부터 시작 되며 다시 0 으로 돌아가지 않습니다.

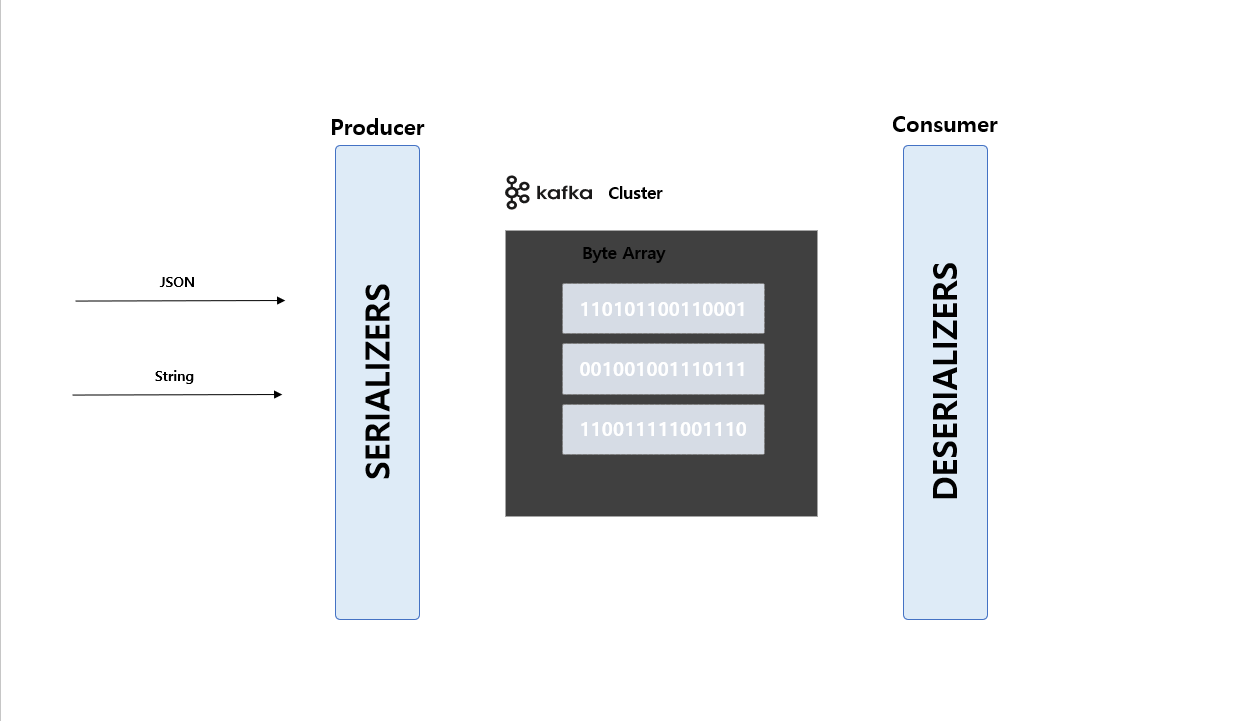

Kafka Serializer & Deserializer

Serializer&Deserializer

  • Kafka 는 Record(데이터) 를 Byte Array 형식으로 저장 됩니다.
  • ProducerSerializer 사용하고 반대로 ConsumerDeserializer 를 사용하게 됩니다.
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
@Bean
@Primary
public ProducerFactory<String, Object> producerFactory(KafkaProperties kafkaProperties) {
Map<String, Object> props = new HashMap<>();
props.put(ProducerConfig.BOOTSTRAP_SERVERS_CONFIG, kafkaProperties.getBootstrapServers());
props.put(ProducerConfig.KEY_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
props.put(ProducerConfig.VALUE_SERIALIZER_CLASS_CONFIG, StringSerializer.class);
props.put(ProducerConfig.ACKS_CONFIG, "-1");
props.put(ProducerConfig.ENABLE_IDEMPOTENCE_CONFIG, "true");
return new DefaultKafkaProducerFactory<>(props);
}

@Bean
@Primary
public ConsumerFactory<String, Object> consumerFactory(KafkaProperties kafkaProperties) {
Map<String, Object> props = new HashMap<>();
props.put(ConsumerConfig.BOOTSTRAP_SERVERS_CONFIG, kafkaProperties.getBootstrapServers());
props.put(ConsumerConfig.KEY_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
props.put(ConsumerConfig.VALUE_DESERIALIZER_CLASS_CONFIG, StringDeserializer.class);
props.put(ConsumerConfig.ALLOW_AUTO_CREATE_TOPICS_CONFIG, "true");
props.put(ConsumerConfig.ENABLE_AUTO_COMMIT_CONFIG, "false");
return new DefaultKafkaConsumerFactory<>(props);
}

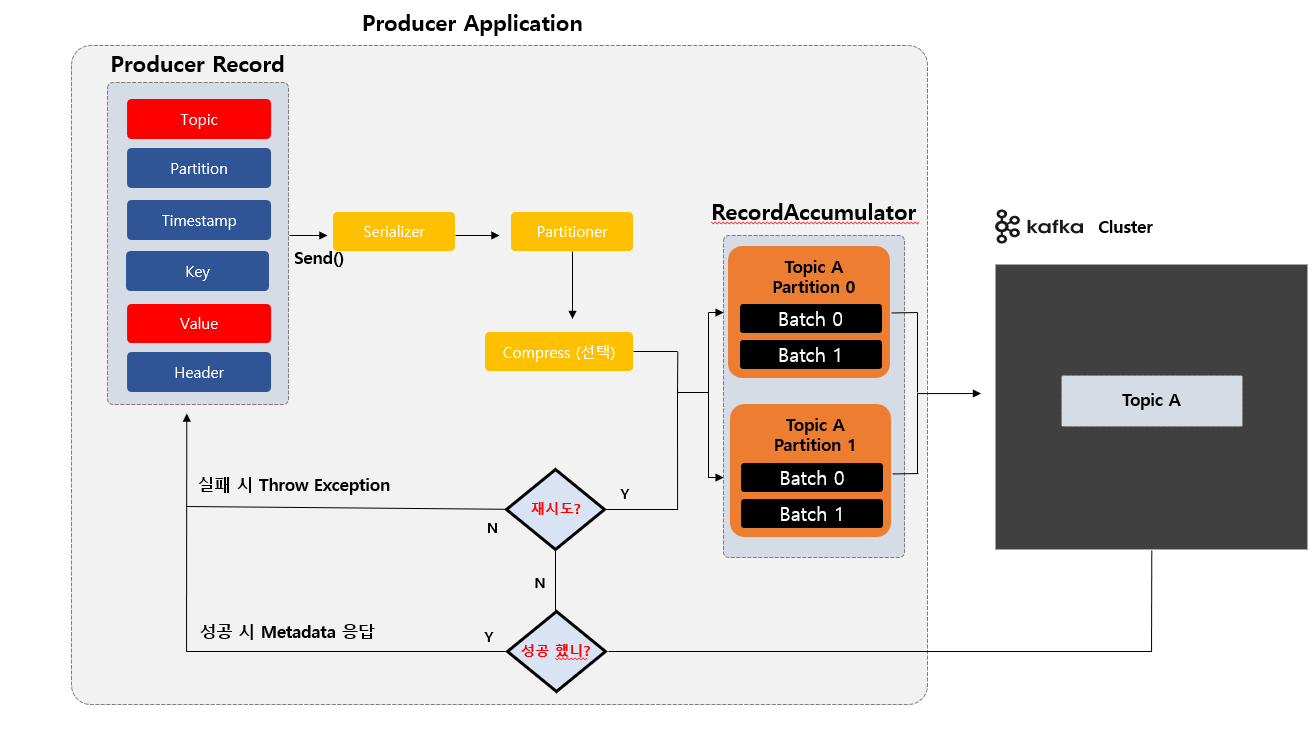

Kafka Producer Application 내부 동작

Kafka Producer Application 내부 동작

우선 Producer Application 내에 전송 하고자 하는 Producer Record 데이터를 만듭니다. Send() 를 하게 된다면 Serializer 에서 미리 지정한 어떤 데이터 형식으로 Serializer 할 것인지 변환 되고 이전에 Send() 할때 Partition 을 지정을 했다면 어떤 파티션에 저장 할 것인지 지정을 하게 됩니다.

그리고 Compress 압축을 할 것인지 선택하게 되고 RecordAccumulator 이라는 곳 에서 미리 지정했던 Partition 0 번으로 보낼 것인지 1 번으로 보낼 것 인지 에 따라 해당 되는 Partition 에 가서 데이터을 모아서 실질적으로 카프카 서버에 전송 하게 됩니다.

카프카로 부터 응답이 오는데 성공적으로 저장 되었는지 아니면 실패 했는지에 따라 실패를 했다고 재시도 설정에 따라 다시 시도 하게 되고 성공이면 성공에 대한 응답을 하게 됩니다.

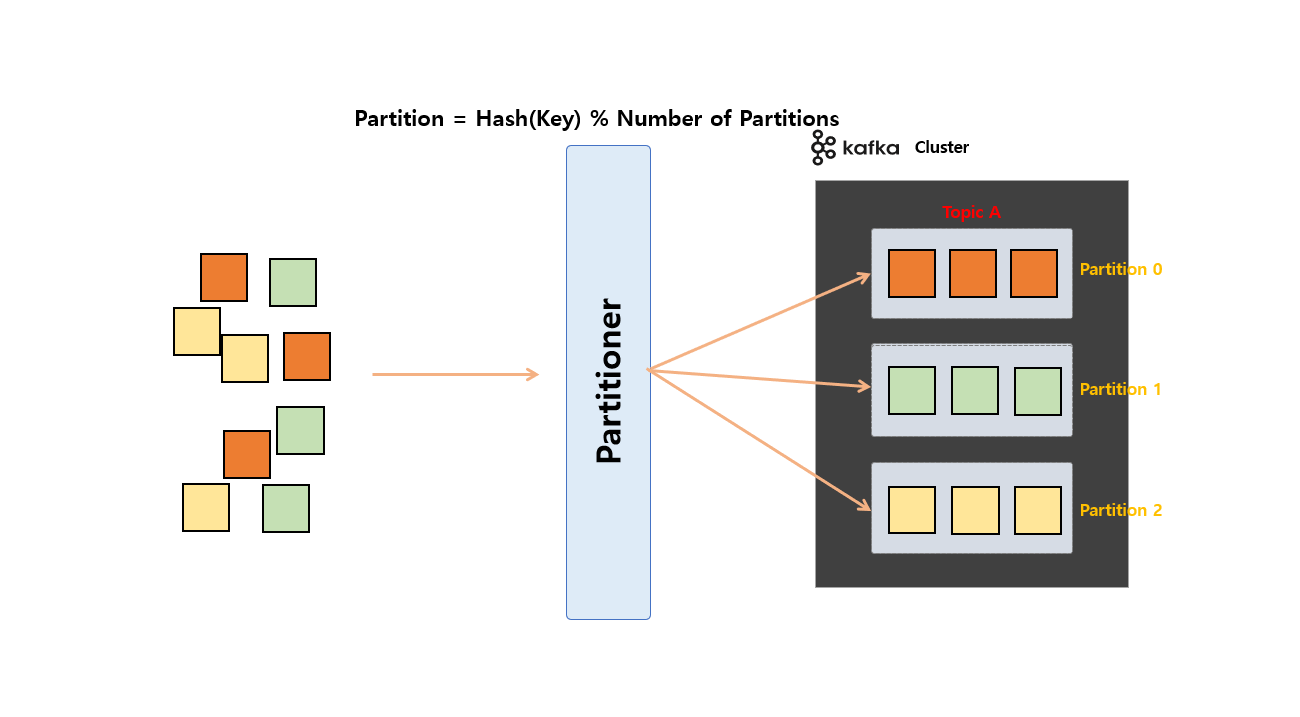

Partition 역활
Producer Application 내에 Producer Record 데이터를 만들고 카프카 서버로 전송시 Partition Key 값을 지정 하고 전송시 Partitioner 에서는 Hash 알고리즘으로 어떤 Partition 으로 보낼지 값을 계산해서 카프카에 전송 하게 됩니다.

Kafka Consumer Offset 알아보기

Consumer Offset 이란 지금까지 Consumer Group 에서 읽은 위치를 마크 한 Offset 을 말합니다. 즉 특정 Consumer 에서 해당 Offset 을 읽었다고 하면 수동이나 자동으로 데이터를 읽은 위치를 commit 해서 다시 읽음을 방지 하게 됩니다.

__ consumer_offsets 라는 Internal Topic에서 Consumer Offset을 저장하여 관리 합니다.

멀티 Partition 과 Consumer 관계

멀티 Partition 과 싱글 Consumer 관계

3개의 Partition 으로 구성된 Topic A를 데이터를 사용하는 단 1개의 Consumer가 있는 경우 해당 Consumer 는 Topic 의 모든 Partition 에서 모든 RecordConsume 하게 됩니다.

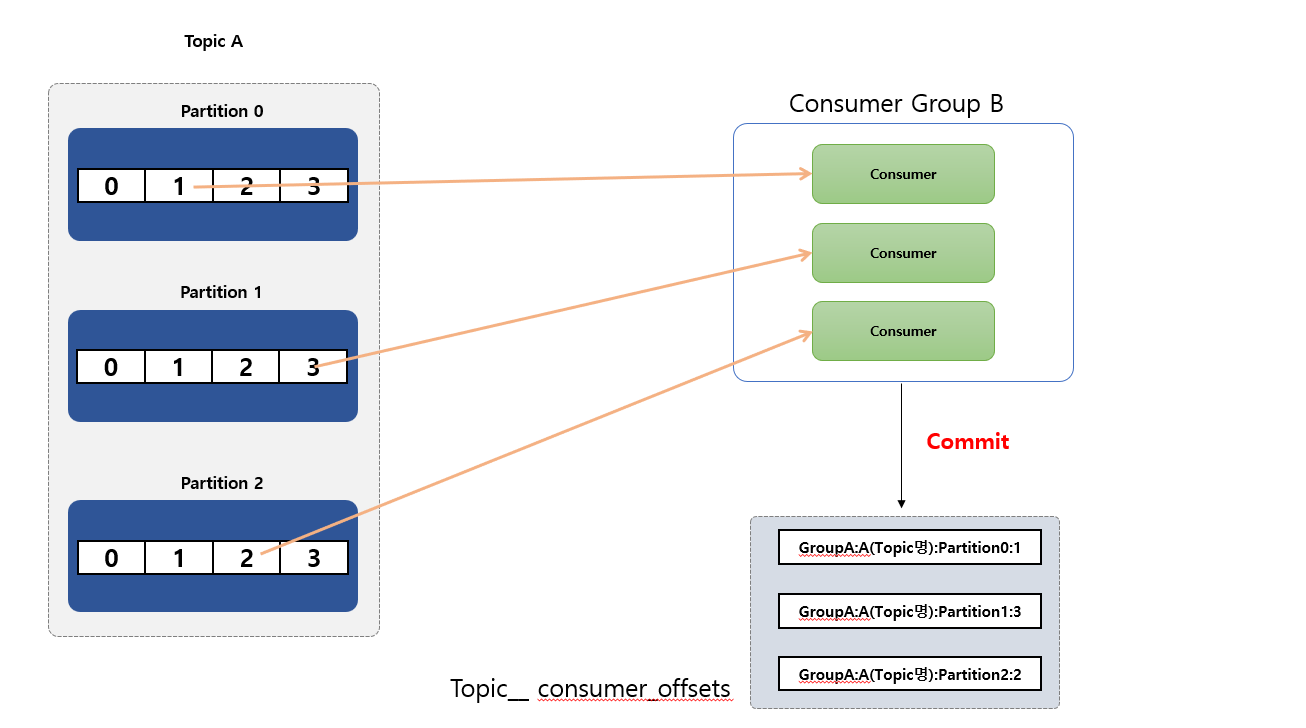

멀티 Partition 과 멀티 Consumer 관계

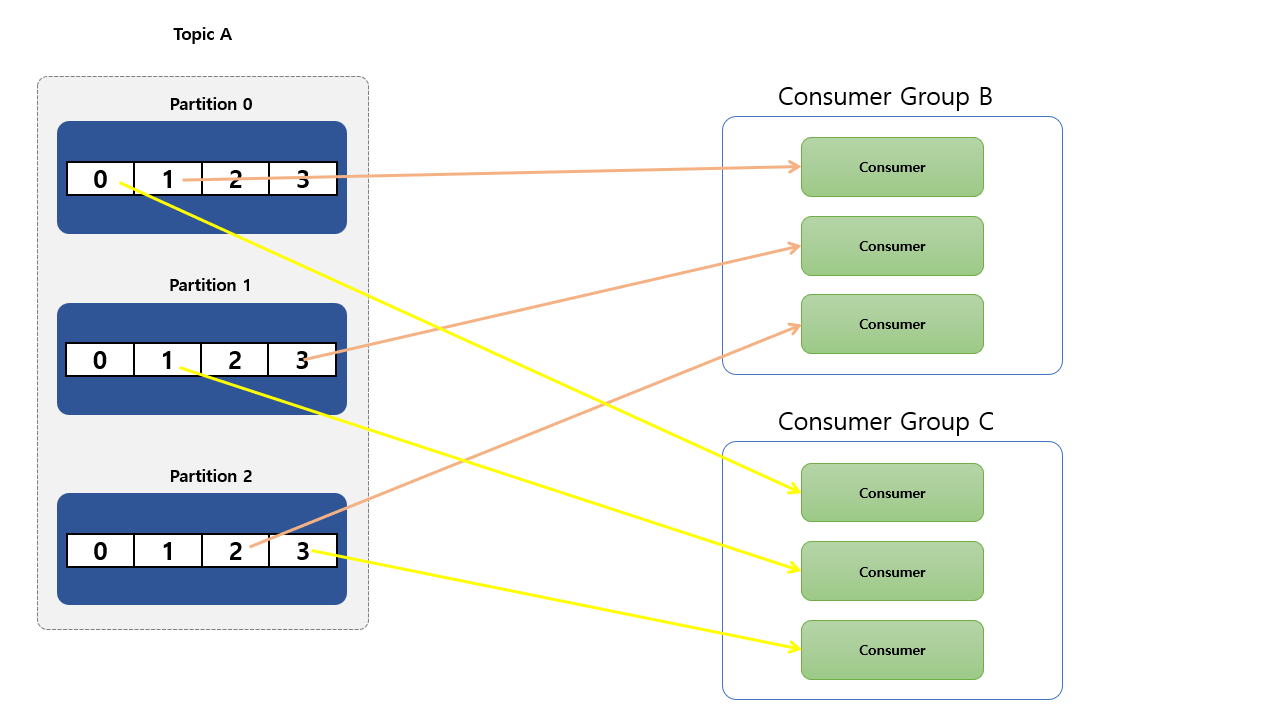

멀티 Partition 과 멀티 Consumer 관계2

  • 동일한 group 아이디 로 구성된 각각의 Consumer 들은 하나의 Consumer Group 을 형성 하게 됩니다.
  • 만약 3개의 파티션이 존재하고 있는 Topic A 있다고 하면 consume 하는 3개의 Consumer 가 하나의 Consumer Group (Group B)에 있다면, 각 Consumer 는 정확히 하나의 Partition에서 Recordonsume 하게 됩니다.
  • (중요!!) Partition은 항상 Consumer Group 내의 하나의 Consumer 에 의해서만 사용 됩니다.
  • Consumer 는 주어진 Topic 에서 0개 이상의 많은 Partition 을 사용할 수 있습니다.

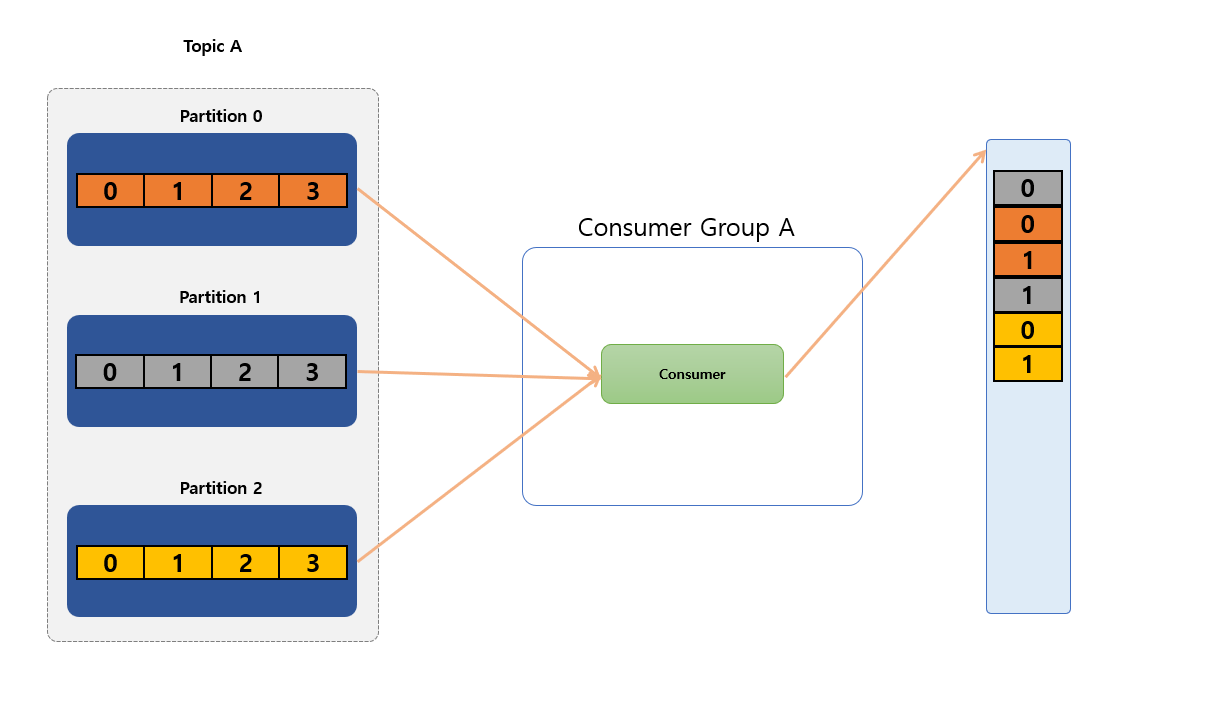

Kafka Message Ordering (순서)

Kafka Message Ordering

  • Partition 이 2개 이상일 경우 메시지 순서는 보장은 못 합니다. 만약 Partition 이 1개 일 경우는 순서는 보장 받을 수 있겠지만 처리량이 저하 될 수 있습니다.
  • Partition 2개 이상으로 순서 보장을 받고 싶으면 (유저 별로) 유저 식별자키 값을 이용해서 Partition Key 값을 만든 다음에 순서 보장 받아야 합니다.

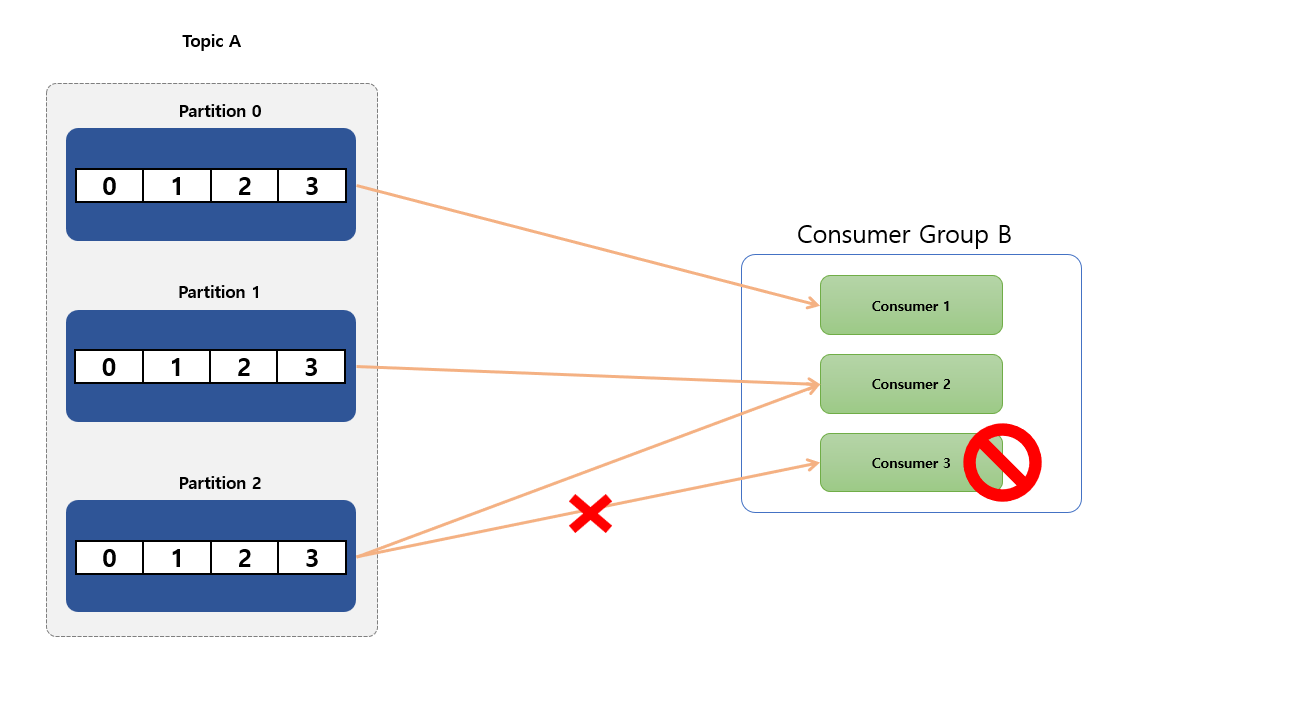

Consumer Failure

ConsumerFailure

3개의 Partition이 있는 Topic 을 하나의 Consumer Group 내에 consume 하는 3 개의 Consumer가 존재 한다고 가정 하겠습니다. 각 Consumer 는 정확히 하나의 Partition 에서 Recordconsume 하고 있습니다.

참고로 Partition은 항상 Consumer Group 내의 하나의 Consumer 에 의해서만 사용됩니다. 여기서 Consumer 3 번이 서버가 불능 상태가 빠지게 된다면 Kafka 내에서 Rebalancing(리밸런시) 한 다음에 Consumer 2 번이 대신 처리 하게 됩니다.

Broker Replication 기능

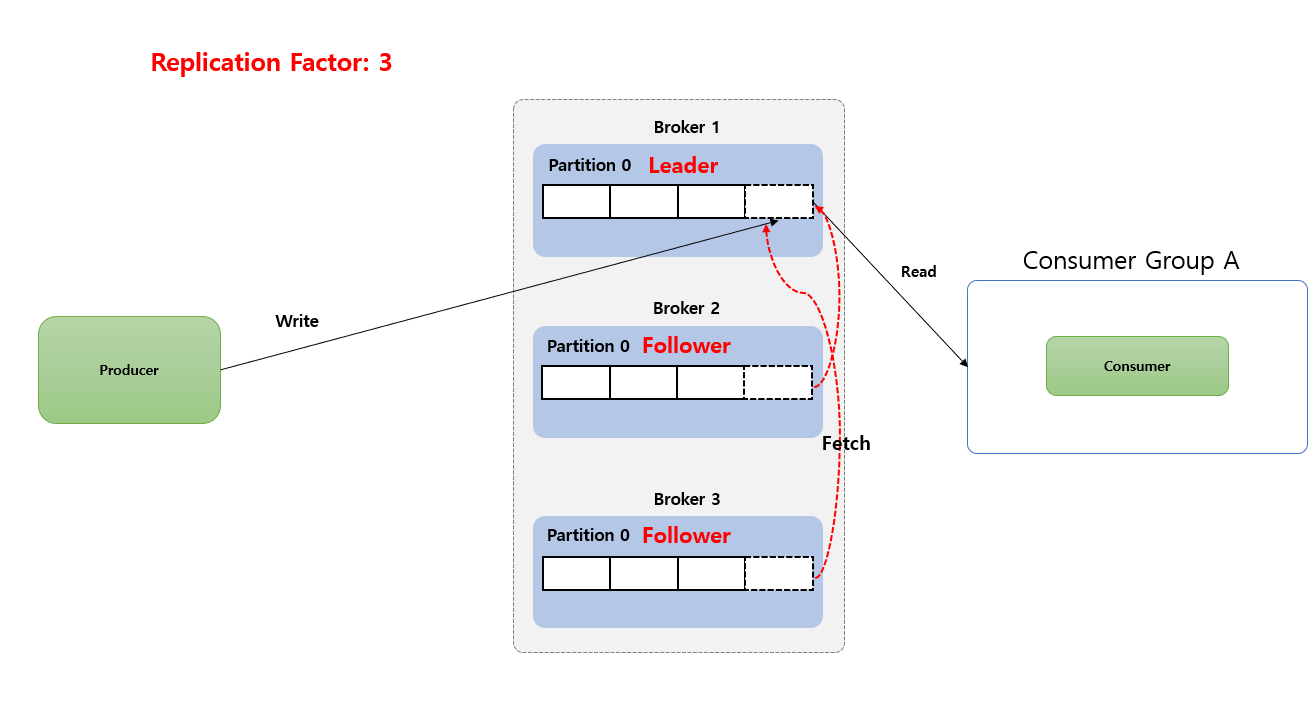

BrokerReplication1

ProducerConsumerLeader Partition 만 통신 하게 됩니다. Follower Partition 는 복제만 역활 하게 됩니다. 즉 Follower PartitionBroker 장애시 안정성을 제공하기 위해서만 존재 합니다.

그리고 Follower PartitionLeader PartitionCommit Log 에서 데이터를 가져 오기 요청(Fetch Request) 으로 복제 통해 동기화 하게 됩니다.

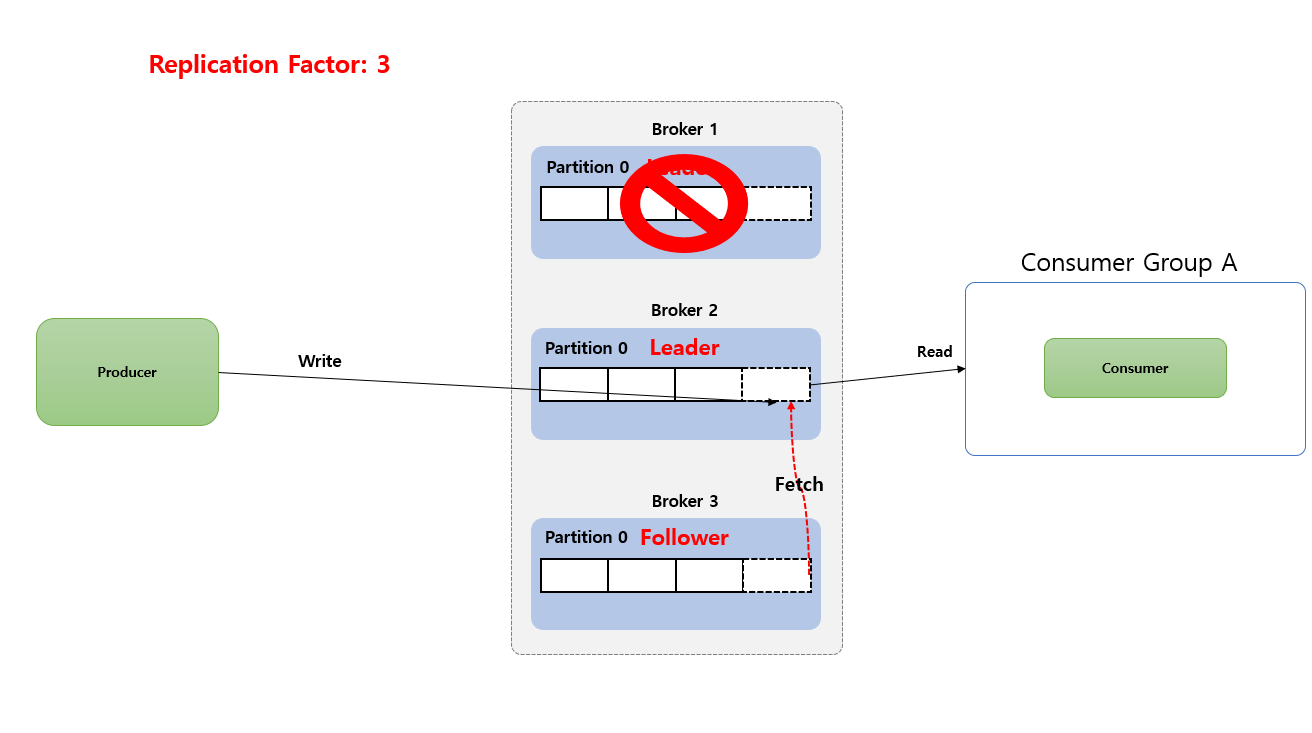

BrokerReplication2

만약 기존 Leader Partition 장애 발생시 Kafka Controller 인해서 Follower PartitionLeader Partition 으로 승격 처리 됩니다. 이후 Producer 는 새로 선출 된 Leader 에게만 Write 하고 Consumer 또한 Leader 로부터만 Read 하게 됩니다.

In-Sync Replicas (ISR)

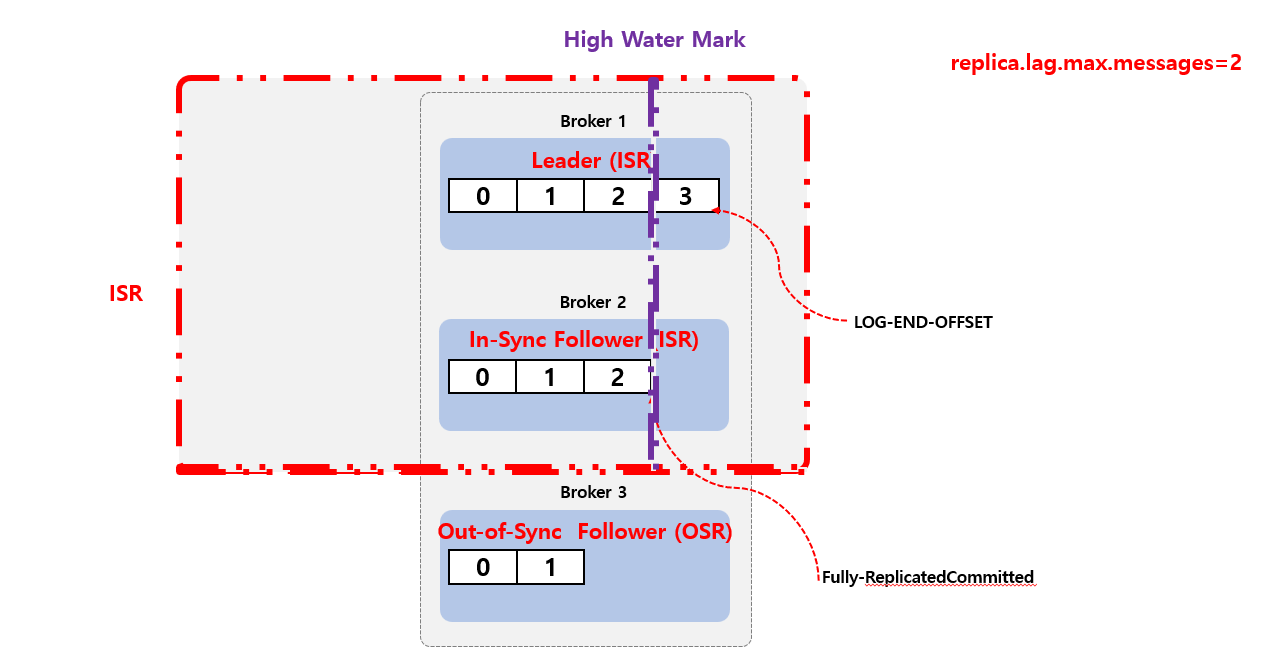

In-Sync Replicas (ISR)

In-Sync Replicas (ISR)는 High Water Mark 지점까지 동일한 Replicas (Leader와 Follower 모두)의 목록을 지칭 합니다. 즉 Leader 장애 발생시 새로운 Leader 선출 하는데 사용 됩니다.

만약 Leader 쪽에 장애가 발생 된다고 하면 ISR 중 하나가 Leader 로 선출 한다.

Producer Acks 전략

Kafka Producer 의 acks 설정은 messageBrober 에 잘 전송 되었는지 확인 하는 방식 으로 데이터의 안전성과 성능을 조절 하는 데 사용 됩니다.

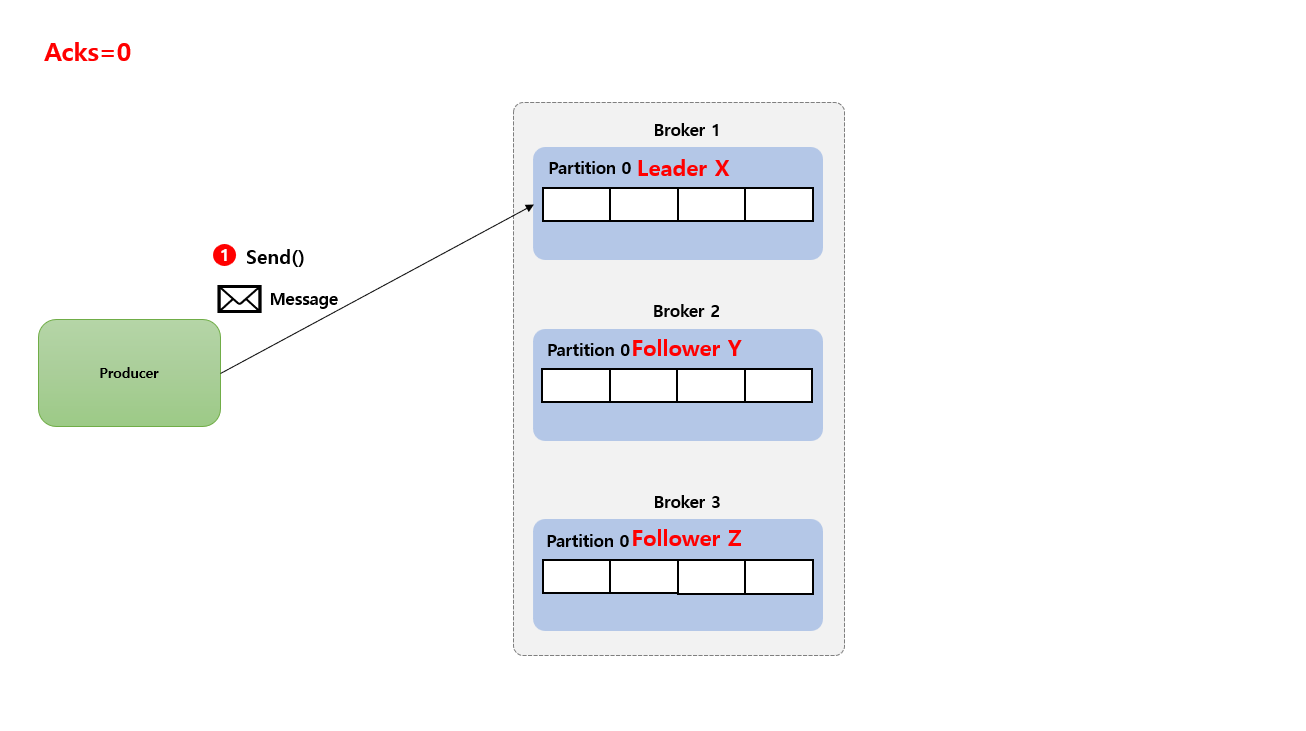

Acks=0

Producer Acks=0

ProducerBroker의 응답을 기다리지 않으며 메시지 전송이 즉시 완료된 것으로 간주 합니다. 데이터 손실 가능성이 가장 높지만 가장 높은 전송 속도를 제공 합니다. (보통 이 방식은 사용 되지 않음)

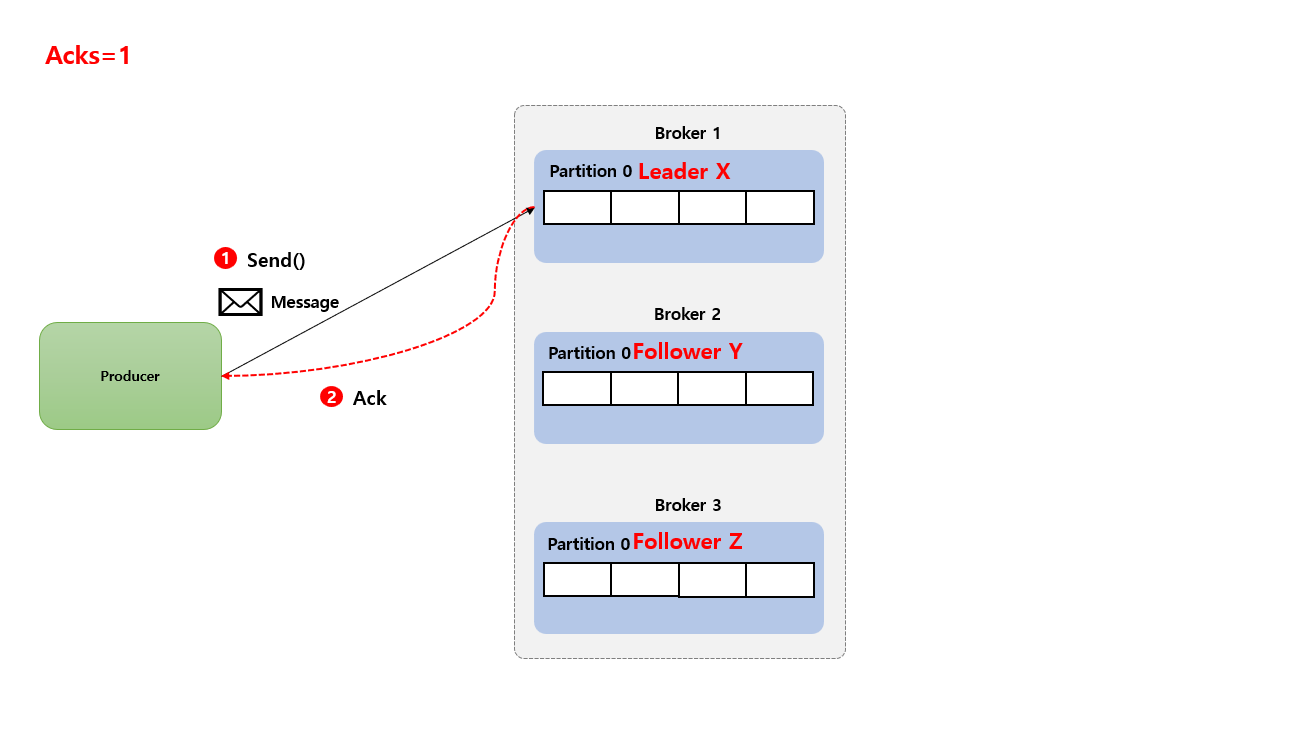

Acks=1

Producer Acks=1

ProducerBroker Leader Partition 에게 메시지가 저장 되었 다는 응답을 기다리게 됩니다. Broker Leader Partition에 메시지가 저장 되었으므로 데이터 손실 가능성이 낮지만, Leader Partition이 실패하면 데이터가 유실될 가능성이 있습니다.

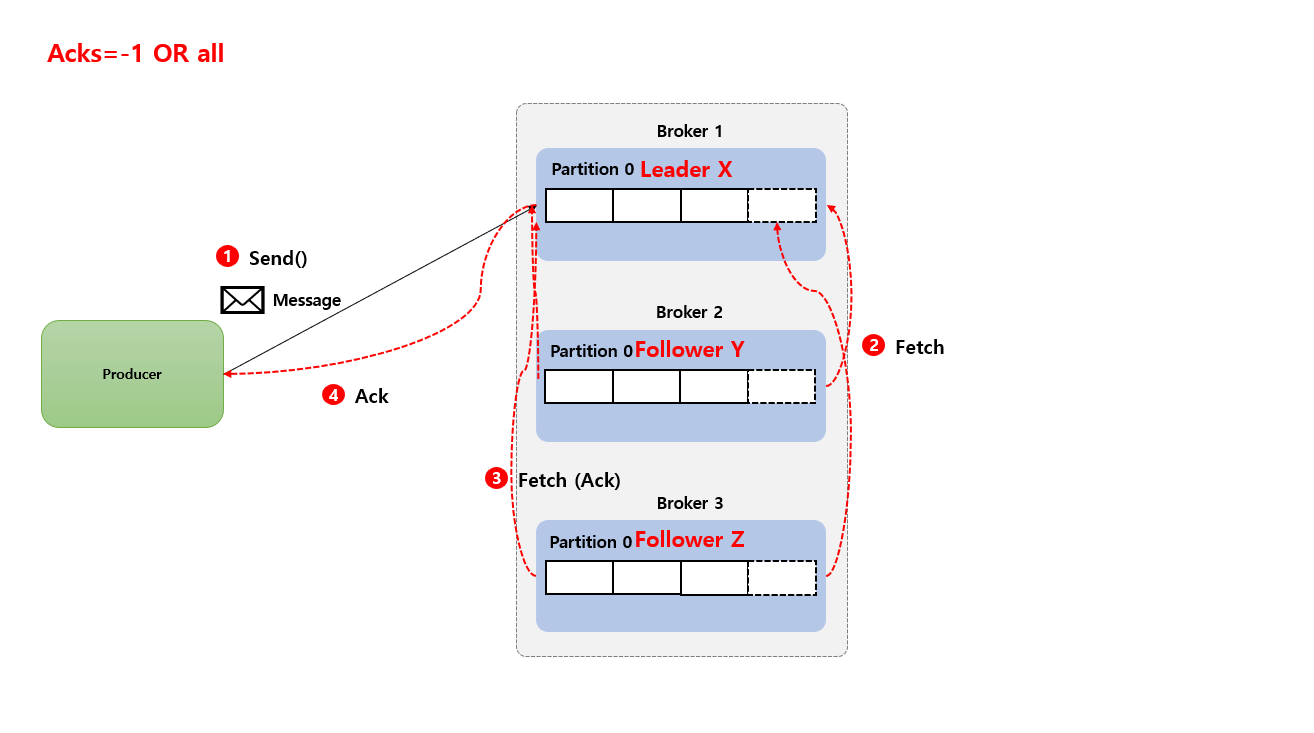

Acks=-1 or all

Producer Acks=-1 or all

ProducerBroker Leader Partition 과 모든 Broker Follower Partition가 저장 되었다는 응답을 기다립니다. (모두 Commit 이 완료 되면) 데이터 손실 가능성이 가장 낮지만 가장 낮은 전송 속도를 제공합니다.

메시지 전달 보장 (Message Delivery Guarantees) 수준에 대해 고려

At most once (최대 한 번)

메세지가 딱 한번만 전송 됩니다. Producer 에서 Kafka broker 에게 메시지 전송 후 만약 broker 으로부터 응답 확인 (Ack)을 받지 못 하더라도 다시 재전송을 하지 않습니다.
중복 방지를 할 수 있겠지만 만약 네트워크 문제로 메시지를 정상적으로 broker 로 전송 하지 못 할 경우 데이터 유실이 발생 할 수 있습니다.

At least once (최소 한 번)

메시지 유실을 허용 하지 않는 전략 으로써 만약 Producer 에서 Kafka broker 에게 메시지 전송 후 broker 으로 부터 응답 확인 (Ack) 데이터를 받지 못하면 다시 재 전송을 하게 됩니다.

이때 broker 가 정상적으로 메시지를 받았지만 저장을 못해서 발생된 문제인지 아니면 메시지 조차 못 받았는지 Producer 입장 으로 확인 할 수 없어 다시 메시지를 전송 하게 됩니다.

이런 점을 보았을때 At least once (최소 한 번) 는 메시지 유실에 대한 방지에 목적을 두었지만 상황에 따라 메시지 중복은 발생 할 수 있습니다.

Exactly once (정확히 한 번)

정확히 한번에 처리 하는 방식 이라고 생각 하면 됩니다. 즉 단 한번 으로 메시지 유실도 없고, 중복 메시지도 발생 하지 않으면서 처리 하는 방식 인데요.
이러한 두가지 조건을 만족 하기 위해서는 ECO 시스템이 필요 합니다. ProducerKafka broker 에게 메시지 발생시 Producer ID + 시퀀스 넘버 (유니크 키) 값 함께 전송 하게 됩니다.
만약 중복 메시지가 전송 된다면 동일한 Producer ID + 시퀀스 넘버 값이 전송 하게 될테고 중복 으로 확인 된다면 처리 하지 않도록 합니다.

반대로 메시지 발행 후 Producer 으로 응답 확인 Ack 값이 전송 하지 않으시 (처음 broker 로 메시지 도착 조차 안했을 경우) 다시 재전송 해서 처리 하게 됩니다.

Exactly Once Semantics (EOS) 이용 해서 멱등성 보장 하기

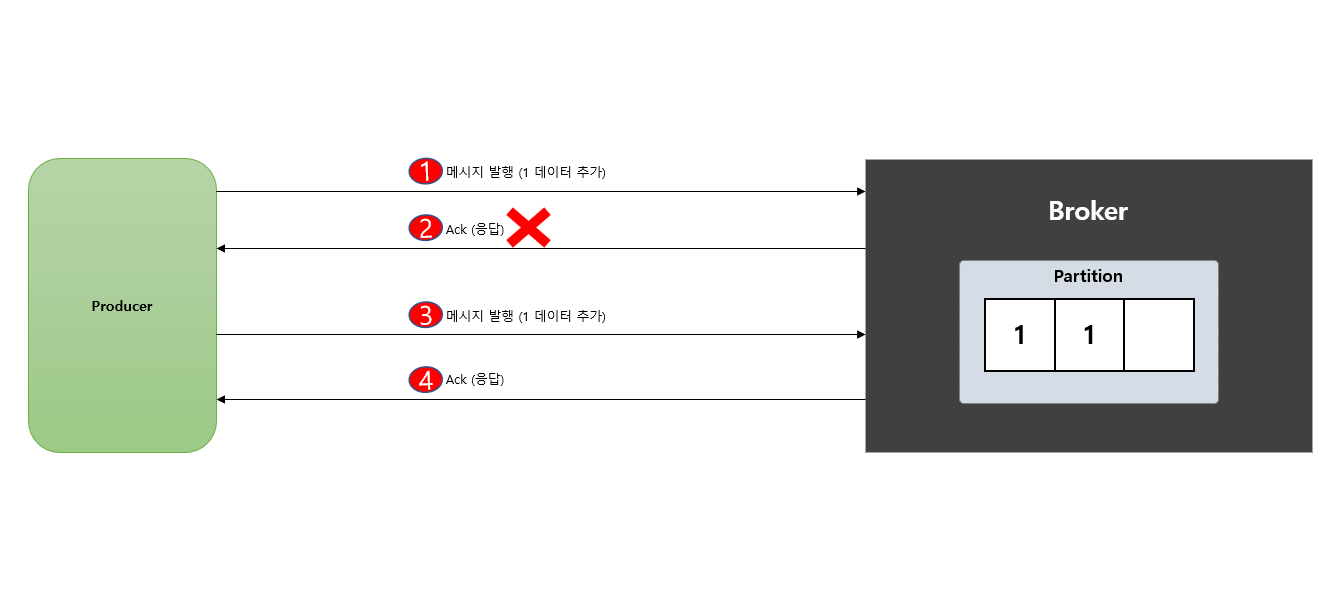

Producer 중복 발생 케이스
ack 옵션 중 ack = 1, ack -1 (all) 으로 설정 후 producerbroker 에게 메시지를 발행 후 ack 응답을 보내지 않았는데 마침 성공적으로 broker 에 메시지를 저장 하게 된다면
producer 는 이를 알지 못하니 다시 재전송을 하게 되어서 중복 처리 하게 됩니다.

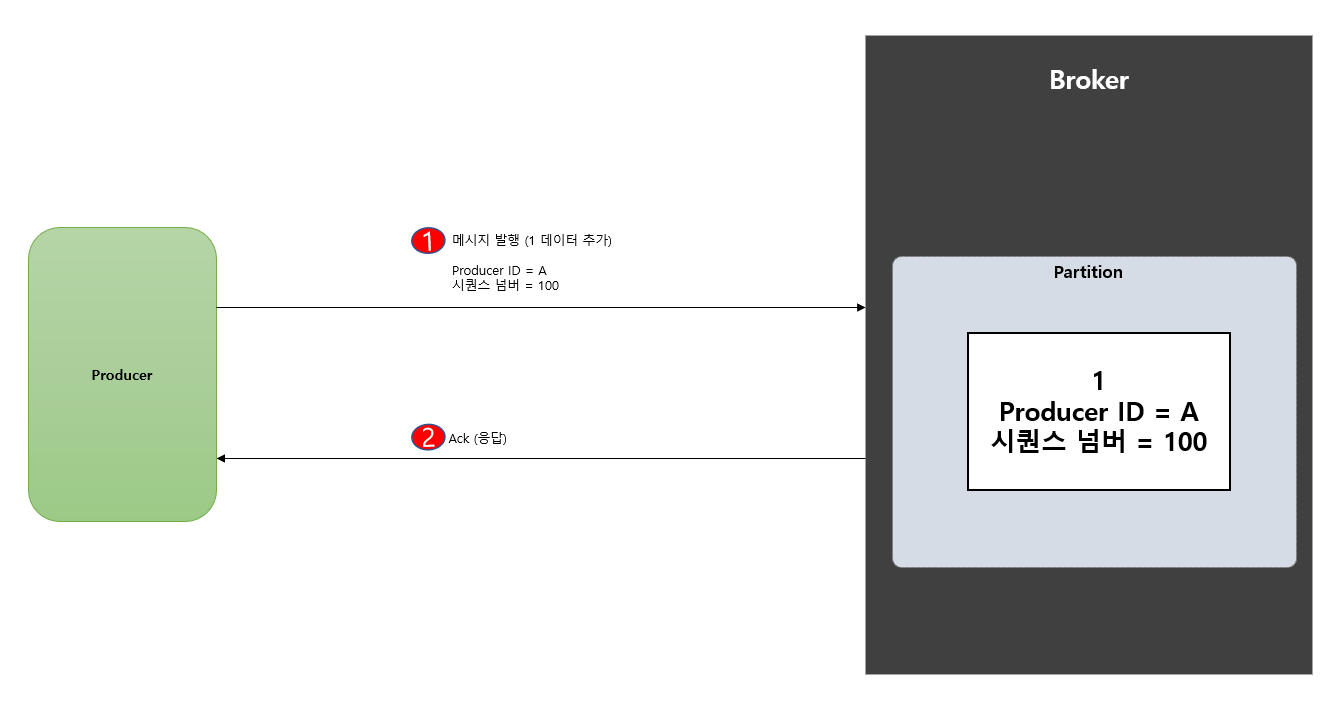

Produser EOS

이러한 문제를 해결하기 위해 애초에 producer 가 메시지 발행시 Producer ID + 시퀀스 넘버 (유니크 키) 값 함께 전송 하게 됩니다.

만약 해당 유니크 값을 이용해서 중복 메시지 발행 하더라도 broker 에서는 유니크 값을 인지해 중복 처리 방지 해서 멱등성을 유지 하도록 합니다.

해당 옵션값은 enable.idempotence 에서 true 로 설정 하면 됩니다.

메시지 이벤트 이용시 Transaction OutBox Pattern 함께 알아보기

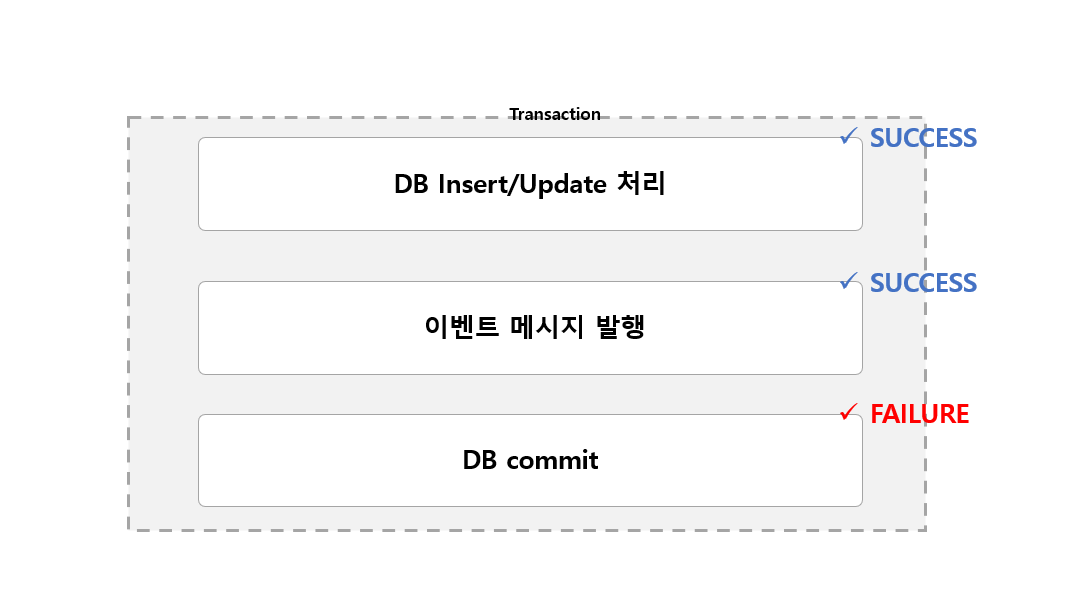

Transaction OutBox Pattern 도입 전

Producer 에서 Kafka 로 메시지 발생시 동시에 database 에 있는 특정 데이터를 InsertUpdate 처리 하고 메시지 발행 해야 하는 경우가 많이 발생 됩니다.

만약 DB 에 있는 데이터를 InsertUpdate 처리 완료 하고 메시지 발행시 실패 한다면 어떻게 될까요?

반대로 DB 에 있는 데이터를 InsertUpdate 처리는 실패 했지만 메시지 발행이 성공 되었다면 데이터 일관성 문제가 발생 됩니다. (메시지 발행은 Rollback 이 불가능 하다.)

이때 해결하고자 Transaction OutBox Pattern 도입 하게 됩니다.

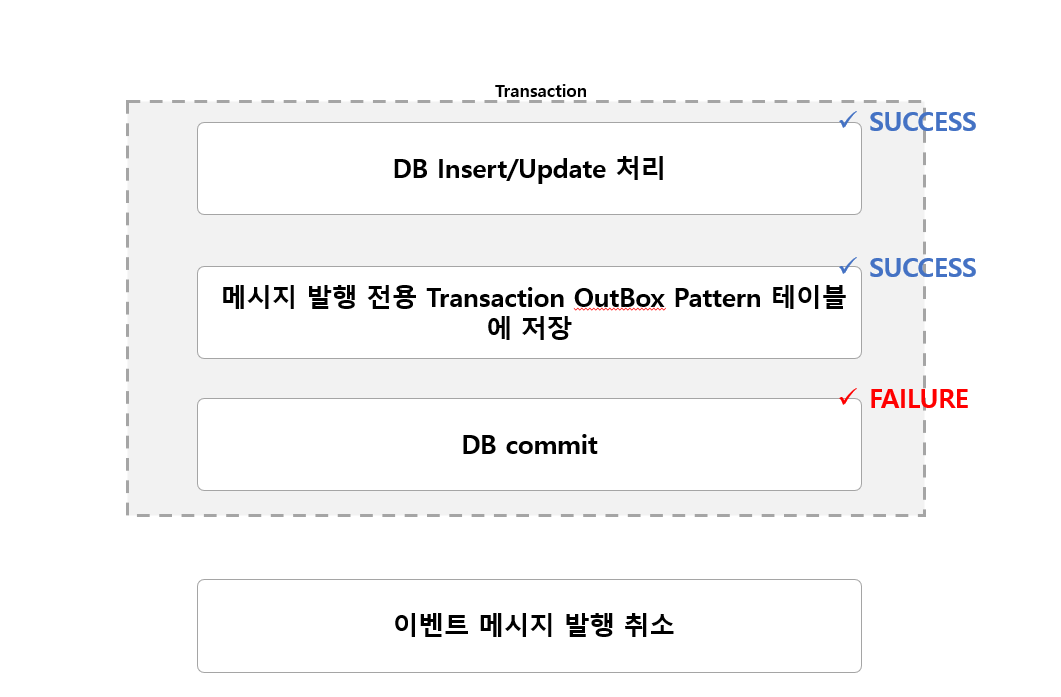

Transaction OutBox Pattern 도입 후

Transactional Outbox Pattern 경우 메시지 큐에 발행할 이벤트 메시지 내용을 outbox 테이블에 저장 하고 Transaction 영역에 포함 하도록 합니다.

만약 이후 DB Insert/Update 처리 및 메시지 발행에 필요한 outbox 테이블 Insert 처리가 하나 라도 실패할 경우

  1. DB Insert/Update 처리
  2. 메시지 발행에 필요한 outbox 테이블 Insert 처리

Rollback 이 되고 결국 메시지 발행은 하지 않도록 합니다.

만약 성공 할때는 안전 하게 메시지 발행에 필요한 outbox 테이블 Insert 처리가 되면 주기적으로 DB 의 outbox 테이블에서 전송되지 않은 이벤트 메시지들을 조회해서 메시지 큐에 전송 하게 됩니다.

Consumer Service 에서 Retry QueueDLQ (Dead Letter Queue) 알아보기

Consumer Service 에서 `Retry Queue` 와 `DLQ (Dead Letter Queue)`

재시도 할때 고려 해야 할 상황들

  • 재시도 제한 횟수 (Retry Limited Count)
  • 지수 백오프 (Exponential Backoff)
  • 지터 (Jitter)
재시도 제한 횟수

재시도 제한 횟수는 말그대로 에러 발생시 재시도를 몇 회 다시 시도 할 것 인가 입니다.

지수 백오프

지수 백오프재시도재시도 간격은 얼마나 해야 할까 입니다. 지수 백오프 사이에 시간 간격이 너무 짧으면 서버 과 부하로 이어 집니다.
그래서 예시로 1회 재시도 시 간격을 1초로 했다면 2회 재시도 시 에는 간격을 2초로 이렇게 설정 하도록 합니다.

jitter

요청이 동시에 재시도 되지 않도록 지수 백오프 (Exponential Backoff) 외에 무작위 지연을 추가적 으로 부여 하는 것 입니다.

1
2
3
4
5
6
7
8
9
10
private BackOff generateBackOff() {

long backOffInitialInterval = 1000; # 재시도 사이의 초기 대기 시간(밀리초 단위)을 지정
double backOffMultipler = 2; # 재시도 사이의 대기시간 배수를 지정
int maxAtttempts = 3; # 재시도 하는 횟수

ExponentialBackOff backOff = new ExponentialBackOff(backOffInitialInterval, backOffMultipler);
backOff.setMaxAttempts(maxAtttempts);
return backOff;
}

DLQ (Dead Letter Queue)

메시지 처리 작업 에서 중요 한 것은 실패는 허용될 수 있지만 누락은 결코 발생 해서는 안됩니다.

만약 재시도 횟수 초과로 인해 더 이상 Consumer 에서 처리 할 수 없는 상황이 발생 되면 DLQ (Dead Letter Queue) 에 보관 하도록 하고 나중에 개발자가 후속 처리를 할 수 있도록 해야 합니다.

실전 Kafka 사용해보기

실전 Kafka 사용해보기

zookeeper 1대, kafka broker 3대를 이용 해서 Kafka Cluster 를 구성 하고 Producer 1대 서버 및 Consumer 서버 2대를 이용 해서 Kafka 와 통신 하도록 합니다.

Topicboard 로 만들고 partition 은 3개 그리고 Replication Factor 를 3개로 합니다.
